PACK n°6 : Pilotage des radiateurs Heat4all par thermostat radio sans fil et Bloc Radio en saillie

SOMMAIRE :

● 1) Contenu du pack

● 2) Principe de mise en service en images

● 3) Schéma de raccordement électrique

● 4) Appairage thermostat - bloc radio

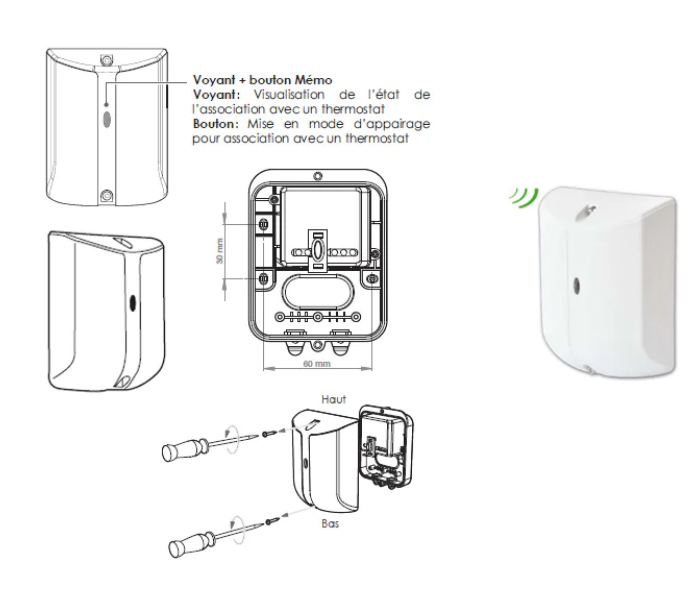

● 1 BLOC récepteur Radio sans fil REARF004REB à placer à côté du radiateur (10 cm minimum) et à raccorder au radiateur et à l’alimentation électrique. 1 bloc récepteur par radiateur.

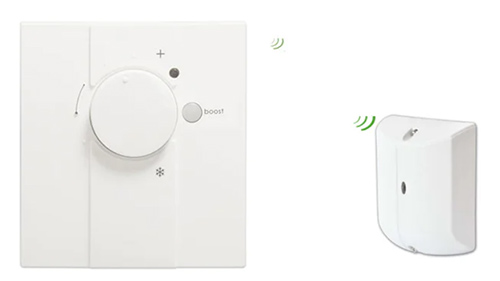

● 1 THERMOSTAT Analogique Télécommande sans fil (à piles) à placer où vous le souhaitez dans la pièce (posé sur une table, au mur, etc.). 1 Thermostat par radiateur.







FONCTIONNEMENT

● Établissez en 2 clics la communication initiale sans fil entre le BLOC récepteur et le thermostat.

● Permet de piloter 1 radiateur. Pas de programmation possible. Simplicité de fonctionnement (ergonomie, aide aux mal voyants), design sobre, fiabilité, performance, flexibilité.

● Fiabilité de la transmission radio : homologuée dans toute l’Europe, haute immunité aux perturbations extérieures.

● Le thermostat ne fonctionne qu’avec le Bloc récepteur radio proposé.

● Fixez la température de confort souhaitée en tournant la molette (pas d'affichage de la valeur souhaitée, système de points de temperature). Le thermostat envoi l’ordre au récepteur d’allumer le radiateur. Lorsque la température est atteinte, le thermostat envoi l’ordre au récepteur de stopper le radiateur.

● 5 fonctions principales : réglage de la température ambiante, fonction hors gel, sécurité enfant, témoin d’usure des piles. A noter : la fonction boost est inutilisée pour ce type de radiateurs.



DONNEES TECHNIQUES

● Portée d’émission radio : 10-15 mètres en champ libre. Émission du signal de contrôle toutes les 10 minutes seulement.

● Dimensions thermostat : 107 mm x 83 mm x 40 mm. Blanc RAL9016.

● Réglage de la température de consigne par points/repères. Aide aux malvoyants par repère en relief.

● Fréquence radio : 868 Mhz utilisable partout en Europe

● Peut être fixé au mur avec les chevilles livrées

● Alimentation : 2 piles standards 1.5V LR6

● Indice de protection : IP20

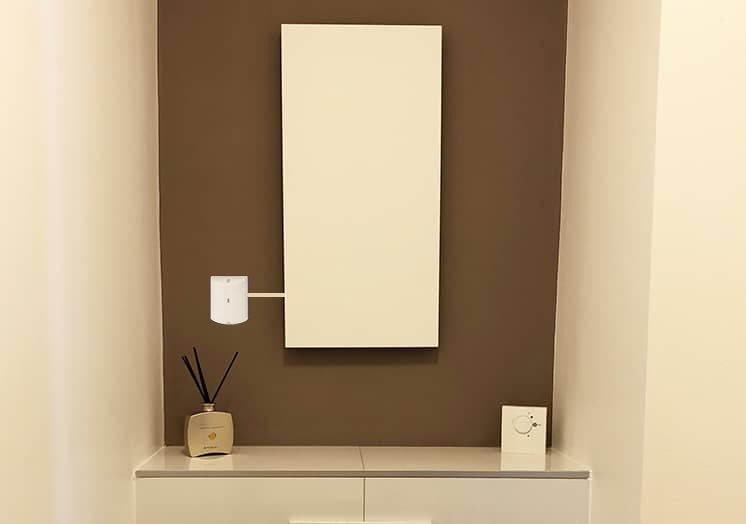

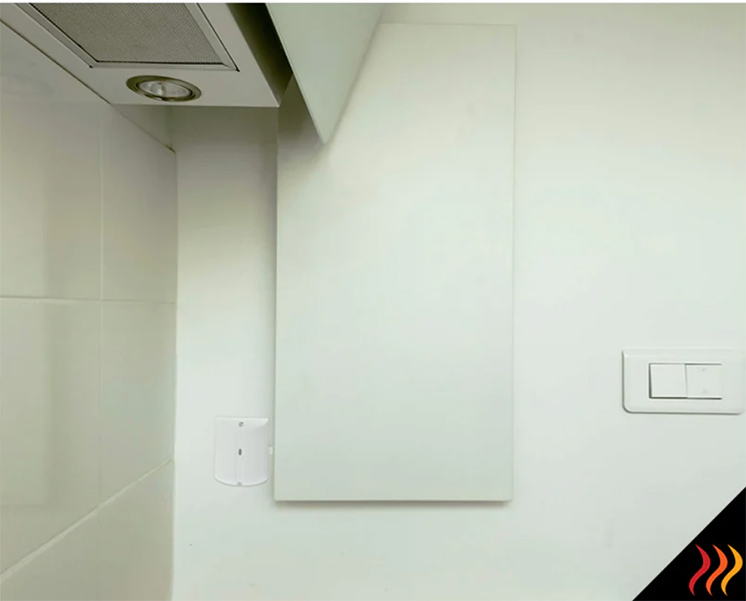

Le but est de placer le BLOC radio devant la "sortie de câble" de l'alimentation électrique. Bien sur, si votre prise est munie d’une façade, vous devez la retirer afin de pouvoir placer le bloc devant en saillie.









Toute opération sur une installation électrique doit être réalisée par un professionnel.

Le non respect du schéma de branchement entraine non seulement une perte de garantie (car risque d’endommager le récepteur) mais aussi des risques de sécurité.



Étapes préalables au raccordement

● Vous avez déjà fixé les 2 platines de fixation murales en acier livrées avec votre radiateur (voir manuel).

● Coupez le courant.

● Si nécessaire, retirez la façade de votre prise murale (ou sortie de câble). Lorsque c’est fait votre boitier prise est donc vide avec seulement les 3 fils (Neutre, Phase, Terre), prêts à être raccordés. Votre façade prise ne vous servira plus à rien, vous pouvez l’écarter (elle ne sera pas remise !).

● A l’aide d’une pince, coupez le câble d’alimentation du radiateur en veillant à laisser une longueur suffisante pour pouvoir l’accrocher et le décrocher en cas de besoin futur. En effet, si vous avez laissé trop peu de marge, vous ne serez pas en mesure d’accrocher et de décrocher le radiateur sans risquer d’arracher les fils. PS : il n'y a pas de perte de garantie puisque c'est le principe même d'installation !

● Vous pouvez percer ou couper le trou oblong afin de pouvoir passer le câble d'alimentation et le câble du radiateur par derrière le boitier

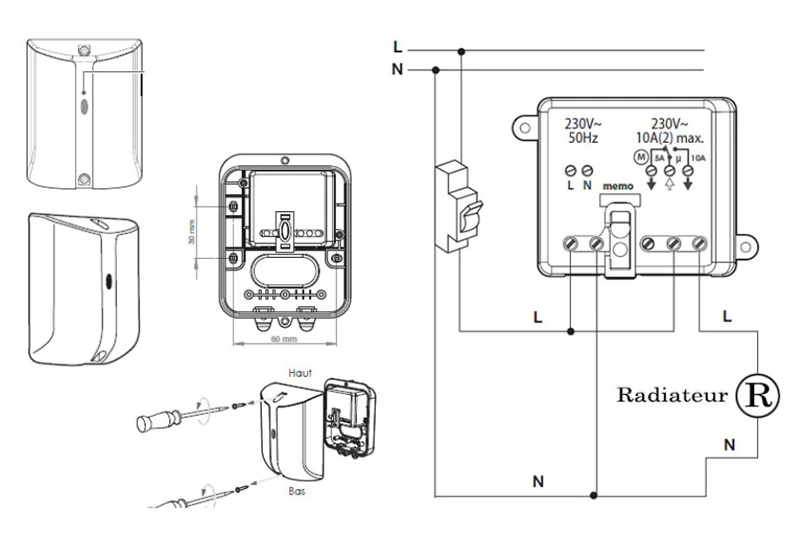

● Vous êtes prêt pour le raccordement des fils entre le radiateur, le Bloc radio récepteur et l’alimentation électrique. Suivez le schéma ci-dessus.

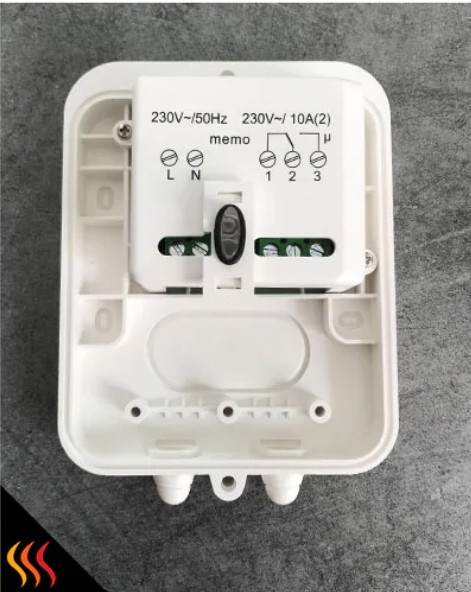

Raccordement

● Les 3 fils d’alimentation sont repérés comme suit : N=Neutre=Bleu, L=Phase=Noir ou Rouge, T=Terre=Vert-Jaune. .

● N’oubliez pas de raccorder, à l’aide d’un domino supplémentaire, le fil de terre (vert-jaune) du radiateur avec le fil de terre (vert-jaune) de l’alimentation électrique (non présent sur ce schéma).

● Le raccordement est terminé. Vous pouvez remettre le courant.







Lisez la procédure dans son ensemble avant de la réaliser.



1) Sur le thermostat, retirez dévissez délicatement la vis du bas pour ouvrir le thermostat. Puis insérez les piles dans le sens indiqué. Refermez de la même façon.

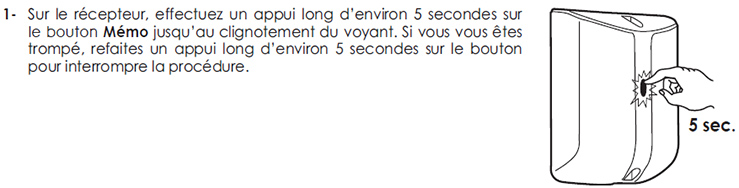

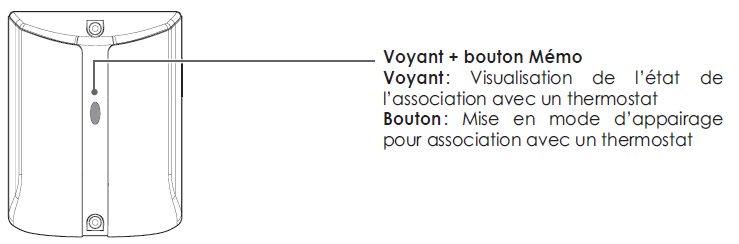

2) Sur le récepteur, appuyez en exerçant une pression sur le bouton de façade  jusqu'à ce que la LED se mettre à clignoter lentement en rouge (après 4-5 secondes en général). Retirez le doigt. Le récepteur s'est mis en mode écoute, il est prêt à l'appairage avec le thermostat. Passez rapidement à l'étape suivante.

La LED du récepteur est éteinte au démarrage de la procédure.

La LED du thermostat clignote brièvement en rouge quand l'appairage est réalisé





3) Sur le thermostat, retirez délicatement le bouton de réglage de la température (= la molette) en tirant délicatement vers vous. Puis appuyez avec un crayon sur le bouton d'appairage qui est désormais visible (donc sous la molette que l'on a retirée).



Appuyez brièvement sur le bouton. Un clignotement bref apparait sur le voyant au dessus. L'appairage entre le thermostat et le récepteur est réalisé.



Replacez délicatement le bouton.





Pour tester le bon fonctionnement :



+ Tournez la molette à fond vers la DROITE dans le sens des aiguilles d'une montre. Patientez la plaque du radiateur va se mettre à chauffer progressivement au bout de 1-2 minutes.



+ Tournez la molette à fond vers la GAUCHE dans le sens INVERSE des aiguilles d'une montre. Patientez la plaque du radiateur va progressivement se refroidir au bout de quelques minutes.





Fonctionnement normal :

● Quand le radiateur chauffe la Led du récepteur est allumée fixe en ROUGE.

● Quand le radiateur ne chauffe pas, la Led du récepteur est éteinte.







Ces accessoires de pilotage sont des équipements électroniques qualitatifs. Bien sûr, une panne est toujours possible. Cependant, comme elles sont (très très) rares, avant de déclarer une panne, merci de renouveler l’opération, cela va (très) probablement fonctionner :)) ! Si après avoir relu la procédure concernant le branchement et l'appairage vous n'y arrivez pas, accédez à l'espace ci-dessous :



>>>> CLIQUEZ pour accéder à l'espace dédié pour télécharger les manuels, réinitialiser un récepteur ou un thermostat, résoudre un problème ...
