PACK5 : Pilotage des radiateurs Heat4all par thermostat radio sans fil et récepteur radio encastré



heat4all COMPOSITION DU PACK



pack3 de pilotage radiateur infrarouge

pack 3 de pilotage radiateur infrarouge



    CODE PRODUIT : CI-PACK5

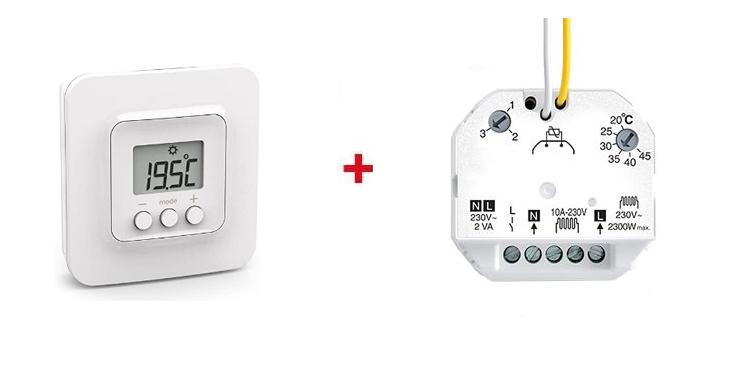

● 1 Récepteur sans fil RF4890 DELTA DORE (50 mm x 47 mm x 33 mm) à placer dans la prise électrique (dont on a retiré la façade) et à raccorder au radiateur et à l’alimentation électrique. 1 récepteur par radiateur.

● 1 Thermostat TYBOX 5101 DELTA DORE (80 mm x 80 mm x 20 mm) sans fil (à piles) NUMERIQUE à placer où vous le souhaitez dans la pièce. Peut être fixé au mur ou posé sur un meuble.



heat4all AVANTAGES

● Esthétique (le récepteur radio est dissimulé derrière le radiateur dans la prise électrique = on ne voit pas le câble du radiateur). Solution compacte et design.

● Confort thermique (on mesure la température là où l’on vit et non pas sur l’émetteur de chaleur). L’installation est très simple et rapide à réaliser. La prise en main du thermostat est immédiate.

● L’installation est très simple par un simple raccordement du chauffage et de l’alimentation électrique directement sur le récepteur (sans domino ou wago intermédiaire).

● Simple d'usage : idéal personnes âgées ou locatif.

● Evolutive : cette solution reste évolutive car il est possible d’acheter plus tard une box domotique pour pilotage par internet (delta dore).



heat4all FONCTIONNEMENT

● Établissez en 2 clics la communication initiale sans fil entre le récepteur et le thermostat.

● Seulement 2 actions pour ce thermostat : un bouton (+) pour augmenter la température et un bouton (-) pour la réduire. Dans le cas où des programmes sont souhaités, orientez vous vers le pack2 ou le pack3 (= pack5 + box domotique + application Delta Dore).

● Le thermostat ne fonctionne qu’avec le récepteur radio proposé. 1 Thermostat peut piloter 3 radiateurs dans la même zone (1 zone = 1 pièce en général).

● Fixez la température de confort souhaitée. Le thermostat envoi l’ordre au récepteur d’allumer le radiateur. Lorsque la température est atteinte, le thermostat envoi l’ordre au récepteur de stopper le radiateur.



heat4all DONNEES TECHNIQUES

● Portée d’émission radio : 15 à 20 mètres. Émission du signal de contrôle toutes les 10 minutes seulement.

● Thermostat design mini dimensions : 80x80x20 mm - Blanc RAL9010.

● 2 modes de régulation possibles : mode PID (proportionnelle intégrale dérivée) ou mode ON/OFF

● Réglage de la température de consigne de +10°C à +30°C

● Précision : +/- 0.1°C, plages de 0.5°C.

● Fréquence radio : 868 Mhz utilisable partout en Europe

● Peut être fixé au mur avec les chevilles livrées ou autonome avec son support.

● Alimentation : 2 piles standards 1.5V LR6

● Indice de protection : IP20

● Thermostat et récepteur : fabrication française DELTA DORE. Norme CE. Manuel en français. 2 ans de garantie.



PACK5 : INSTALLATION COMPLETE EN VIDEO

Principe d'installation. A noter que dans la vidéo, c'est le pack2 qui est présenté, mais le principe d'appairage reste le même.



PACK5 : PRINCIPE DE MISE EN SERVICE



Vous avez choisi une solution de gestion de la température sans fil dont le but est également de dissimuler le fil d’alimentation du radiateur. Dans ce cadre, l’alimentation électrique du radiateur doit se trouver derrière le radiateur ! L’emplacement importe peu (pourvu que ce ne soit pas situé à l’endroit où vous allez fixer les 2 platines de fixation murales. En effet le câble d’alimentation du radiateur est suffisamment long pour atteindre n’importe qu’elle zone d’alimentation située derrière celui-ci.

Le but final est d’insérer le récepteur radio dans la sortie de câble. Bien sur, votre prise est munie d’une façade que vous devez retirer afin de pouvoir y insérer le récepteur.

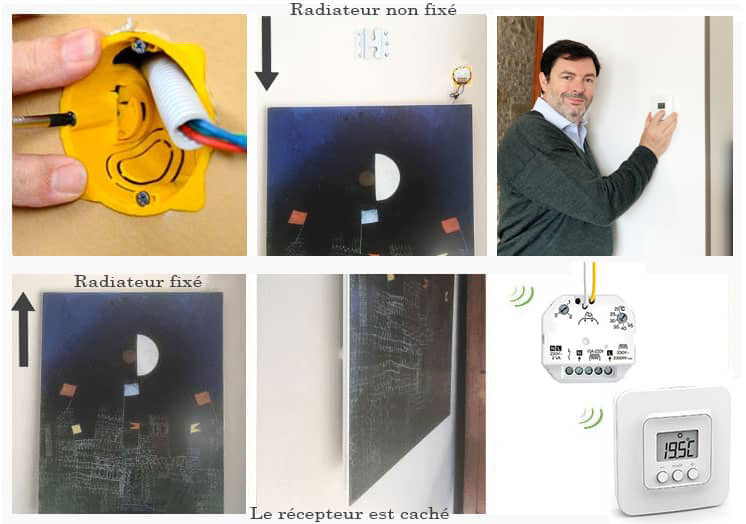

Le récepteur radio (RF4890) est placé dans la sortie de câble (en jaune) à prévoir derrière le radiateur (peu importe où). Le câble du radiateur sera ainsi totalement dissimulé et invisible. On raccourci le câble du radiateur et raccorde les 2 fils du radiateur (Phase, Neutre) sur le récepteur radio, puis les 2 fils de l’alimentation (Phase, Neutre) sur ce même récepteur. On raccorde le câble de Terre du radiateur avec celui de l’alimentation électrique. Par une combinaison de touches on « créé un lien » entre le récepteur et le thermostat. Enfin on « accroche » le radiateur (comme un tableau) sur ses 2 fixations murales. C’est fini !

La procédure d’installation détaillée est fournie à la livraison via un manuel (en français) et un espace web dédié (schémas, explications, vidéos).

Pour piloter plusieurs radiateurs avec le même thermostat (devant se situer dans la même zone thermique), achetez un récepteur sans fil par radiateur supplémentaire. Cependant respectez toujours la règle de base : un thermostat par zone (ou pièce). Une cuisine ouverte sur le salon compte pour 2 pièces = 2 thermostats.



Le récepteur se comporte comme un interrupteur piloté à distance par le thermostat en fonction de la consigne de température ambiante que vous avez fixée. Lorsque la température ambiante souhaitée est atteinte, le thermostat envoi un ordre (radio sans fil) au récepteur qui stoppe le fonctionnement du radiateur. Lorsque le récepteur reçoit l’ordre d’allumer ou d’éteindre le radiateur venant du thermostat il émet un « clac » sonore. Dans les pièces de nuit, ce petit bruit peut (parfois) être dérangeant pour certaines personnes. Dans ce cas privilégiez une solution filaire.

Comparé à de nombreux thermostats du marché, ce matériel vous apportera confort d’utilisation et consommation maîtrisée.



pack 3 de pilotage radiateur infrarouge

installation pack de pilotage radiateur infrarouge

installation pack de pilotage radiateur infrarouge

installation pack de pilotage radiateur infrarouge

installation pack de pilotage radiateur infrarouge

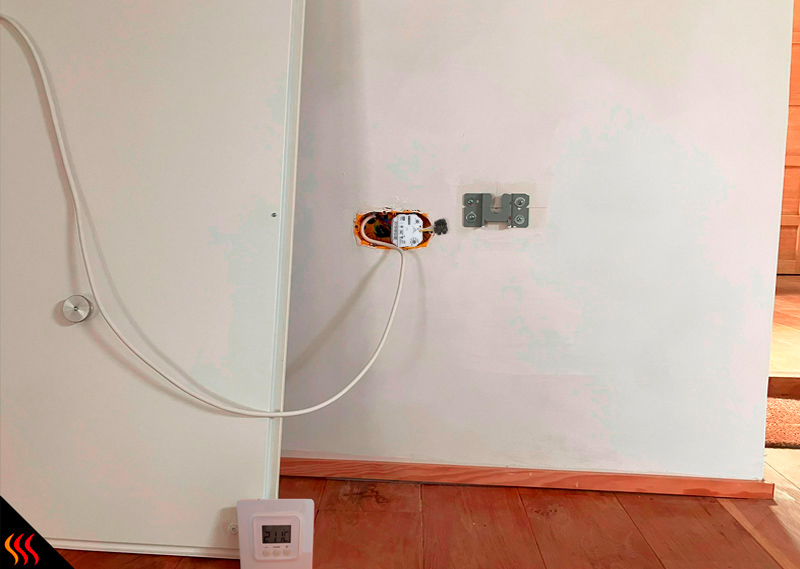

EN RESUME : 1- on coupe le câble, 2- on raccorde le récepteur et on réalise l'appairage avec le thermostat sans fil, 3- on accroche le radiateur sur son support

installation pack de pilotage radiateur infrarouge

installation pack de pilotage radiateur infrarouge

installation pack de pilotage radiateur infrarouge

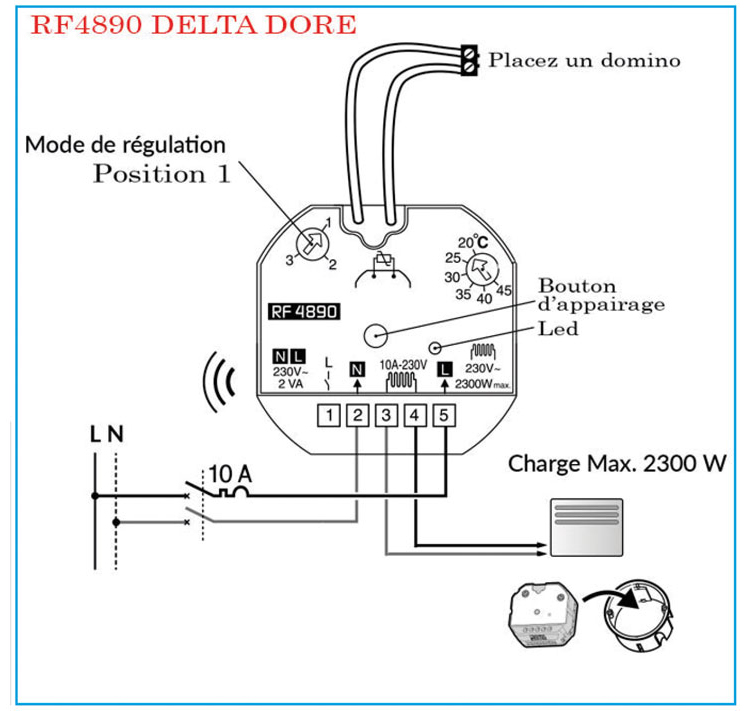

PACK5 : SCHEMA DE RACCORDEMENT



installation pack de pilotage radiateur infrarouge

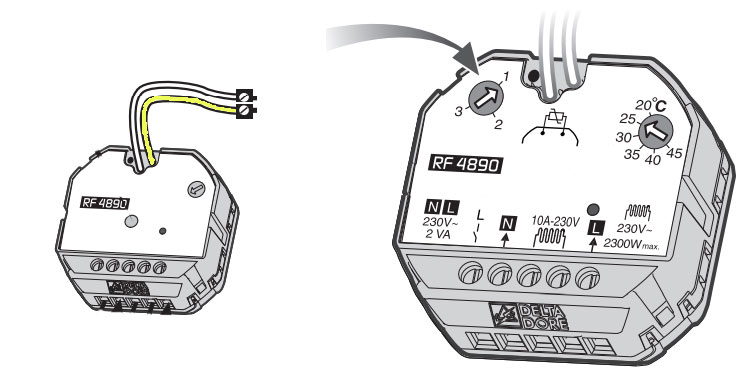

Coupez les 2 fils jaune blanc ou placez un domino sur chaque fil (qui ne doivent pas être en contact l’un avec l’autre).

Vérifiez que le cadran horloge du haut à gauche est bien sur la position 1



installation pack de pilotage radiateur infrarouge

Toute opération sur une installation électrique doit être réalisée par un professionnel.



Étapes préalables au raccordement

+ Vous avez déjà fixé les 2 platines de fixation murales livrées avec votre radiateur (voir manuel).

+ Coupez le courant.

+ Si nécessaire, retirez la façade de votre prise murale. Lorsque c’est fait votre boitier prise est donc vide avec seulement les 3 fils (Neutre, Phase, Terre). prêts à être raccordés. Votre façade prise ne vous servira plus à rien, vous pouvez l’écarter (elle ne sera pas remise !).

+ A l’aide d’une pince, coupez le câble d’alimentation du radiateur en veillant à laisser une longueur suffisante pour pouvoir l’accrocher et le décrocher en cas de besoin futur. En effet, si vous avez laissé trop peu de marge, vous ne serez pas en mesure d’accrocher et de décrocher le radiateur sans risquer d’arracher les fils.

+ Vous êtes prêt pour le raccordement des fils entre le radiateur, le récepteur et l’alimentation électrique. Suivez le schéma ci-dessus.



Raccordement

La prise électrique du radiateur est inutile dans cette configuration. Aussi vous pouvez la supprimer en coupant le câble du radiateur afin de le raccourcir pour qu’il soit à la bonne longueur. À l’aide d’une pince, coupez le câble d’alimentation du radiateur en veillant à laisser une longueur suffisante pour pouvoir l’accrocher et le décrocher au besoin. En effet, si vous avez laissé trop peu de marge, vous ne serez plus en mesure de décrocher le radiateur sans risquer d’arracher les fils.



+ Les 3 fils d’alimentation sont repérés comme suit : N=Neutre=Bleu, L=Phase=Noir ou Rouge, T=Terre=Vert-Jaune.

+ Raccordez le fil de Neutre (bleu) de l’alimentation sur la Borne 2 (N)

+ Raccordez le fil de Phase L (noir ou rouge) de l’alimentation (du secteur) sur la borne 5 (L)

+ Raccordez les câbles de Phase L (noir ou rouge) du radiateur sur la borne 3

+ Raccordez le fil de Neutre (bleu) du radiateur sur la Borne 4

+ N’oubliez pas de raccorder, à l’aide d’un domino supplémentaire, le fil de terre (vert-jaune) du radiateur avec le fil de terre (vert-jaune) de l’alimentation électrique (non présent sur ce schéma).

Le raccordement est terminé. Vous pouvez remettre le courant.



PACK5 : APPAIRAGE ENTRE LE THERMOSTAT et LE RECEPTEUR RADIO



Lisez la procédure dans son ensemble avant de la réaliser.

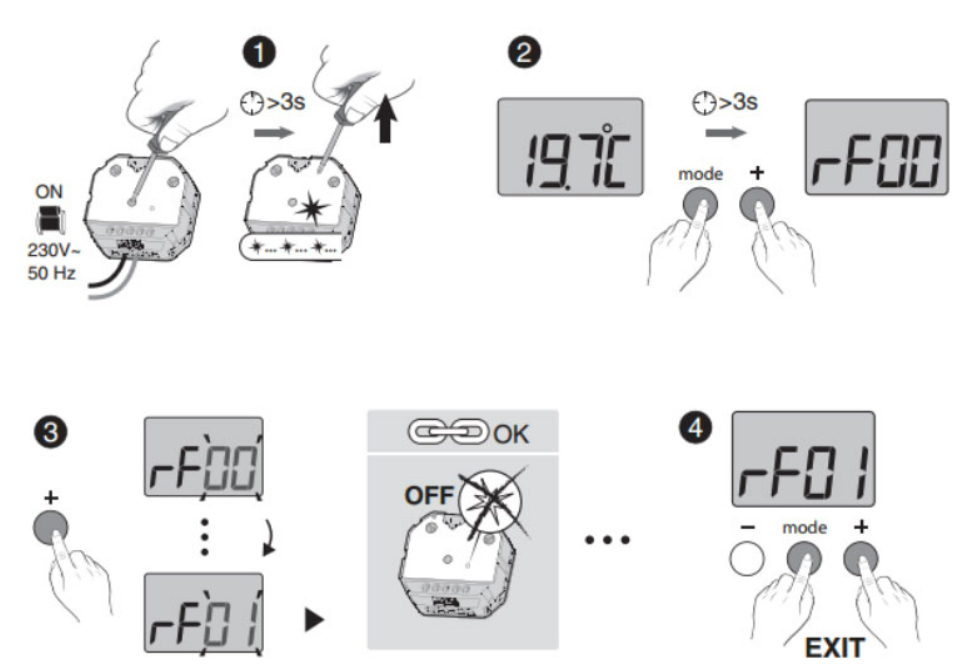

1) Ouvrez délicatement le thermostat en basculant avec un tournevis. Retirez délicatement la façade avant pour ouvrir le thermostat. Puis insérez les piles dans le sens indiqué (ou retirez la languette de protection d'usure prématurée). Refermez de la même façon.

gestion température radiateur infrarouge



2) Sur le récepteur, au repos, la LED rouge clignote rapidement toutes les secondes (si vous n’êtes pas dans ce mode de départ cela ne fonctionnera pas). Avec un tournevis appuyez sur le bouton central pendant 3 à 4 secondes. La LED rouge se met à clignoter différemment (le temps éteint est plus long) : vous pouvez retirer le tournevis. Cela signifie que le récepteur s’est placé en mode « écoute ». Il est prêt à l'appairage avec le thermostat. Passez rapidement à l'étape suivante.



Sur le thermostat, appuyez sur les boutons MODE et + simultanément pendant au moins 3 secondes : RF’00’ apparait. Appuyez plusieurs fois sur le bouton + jusqu’à voir clignoter ‘00‘ puis attendez un peu sans rien faire. Le thermostat va passer tout seul à RF '01' (vous pouvez appuyez de nouveau sur +, l'écran va afficher RF’01’ après quelques secondes). Pour réaliser correctement cette opération il est parfois nécessaire d’insister (d’appuyer fort et à plusieurs reprises en alternant appui court ou long – voir vidéo ci- dessous). Après quelques secondes RF'01' s'arrête de clignoter. Attendez encore quelques secondes pour qu'il revienne à l'écran d'accueil (celui de l'affichage de la température) ou appuyez simultanément sur MODE et + pour sortir du mode appairage.



gestion température radiateur infrarouge





Si vous avez un autre récepteur à appairer avec le même thermostat, renouvelez l’opération de la même façon en passant de RF01 à RF02.



Test de bon fonctionnement



+ Appuyez 2 fois sur le bouton plus (+) du thermostat (la température clignote), fixez une température supérieure à celle de la température ambiante affichée sur le thermostat (par exemple : fixez 28°C).

+ Si l’opération a été bien réalisée le récepteur va s’enclencher (vous entendrez un petit claquement significatif, la LED rouge du récepteur s’allumera) et le radiateur se mettra à chauffer (au toucher vous ressentirez la chaleur après plusieurs minutes). Pour vérifier l’extinction, fixez une température inférieure à celle de la température ambiante. Sous une minute, un nouveau clac se fera entendre et la LED du récepteur s’éteindra (le radiateur se coupe).

+ Notez bien les 2 points suivants :

Le thermostat (sa sonde) est très sensible à la température. Il suffit de le manipuler quelques secondes avec les mains pour voir la température ambiante détectée augmenter rapidement (même après avoir lâché le thermostat). Il faut ensuite de nombreuses minutes pour que le thermostat affiche de nouveau une température ambiante réelle (parfois 30 minutes si la température est montée très haut). Le thermostat fonctionne par plage de 0.5°C arrondi supérieur. Si il fait 20,2°C (ambiante) et que vous voulez au moins 20,5°C, vous devez fixer 21°C car 20,2°C+0.5°C=20,7°C arrondi à 21°C. Le récepteur peut parfois mettre plusieurs secondes pour recevoir les ordres d’arrêt depuis le thermostat. C’est un fonctionnement normal.



TELECHARGEZ LES MANUELS

heat4all MANUEL D'INSTALLATION & D'UTILISATION Radiateurs HEAT4ALL





heat4all MANUEL THERMOSTAT DELTA DORE 6300045 - TYBOX 5101 BLANC :



Notice Utilisation



Notice Installation



heat4all MANUEL RECEPTEUR DELTA DORE 6050615 RF4890 :



Notice Utilisation



Notice Installation



Informations de téléchargement complémentaire et assistance sur le site https://www.deltadore.fr/
